制御機器の組付けや電気配線の作業工数を考慮した板金筐体の設計提案

各種盤の筐体の設計・製作からラダー回路設計と制御機器の組付けや電気配線などの制御盤や通信盤の設計・製作を1社で一貫して行っている利点がを活かして、株式会社マエショウはお客様へ設計段階からの盤の組立・形状構造や制御機器の組付け配置に関してのVE提案を積極的に行っています。製品の材料・部品の調達コストや、板金加工や制御機器の組付け・配線加工の人的コストは、設計図面でほぼ決定すると言っても過言ではありません。
板金加工品の設計や制御盤などの外形や部品配置の設計が行える設計者が社内にいることは、株式会社マエショウの大きな強みになります。板金加工に関する3D CADの取扱いによるお客様とのスムーズなデータの授受から、盤の電機設計を理解した上で、制御機器の配置や電気配線の作業工数までを考慮した板金筐体設計を行える設計者がいることも、お客様へ各種盤のコストダウンを行える大きな理由となっています。

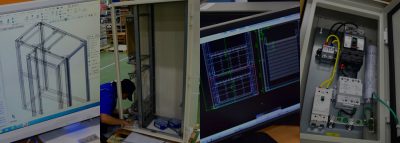

< 機械設計者と電気設計者によるCAD/CAMとラダー回路設計 >
1-4-1

切断から最新パンチ・レーザー複合機やオートベンディング、溶接・塗装の一貫板金加工

「 屋外盤 設計・製作.com 」を運用する株式会社マエショウは、鋼板を切断するシャーリング、切断された鋼板に穴あけをするNCT(ターレットパンチングプレス)とパンチ・レーザーの複合加工機、穴あけ加工をされた鋼板をサイズや形状によって人やロボットで曲げるベンディング、これらの部品をくっ付ける溶接、溶接後を綺麗に仕上げるグラインダー、最後に防錆加工や着色加工の塗装と、板金加工の全工程を行う機械設備と人員体制、またこれらを十分なスペースを社内に整えています。
また、板金加工のポイントとなる抜き工程には最新のパンチ・レーザー複合機を2台、人的作業がかかる曲げ工程にオートベンディングマシンを2台、塗装した際に仕上がりの品質に影響のある溶接工程にYAGレーザー溶接機を揃えており、板金加工コストや製品品質を両立することを可能としています。もちろん、板金加工の機械設備だけでなく、経験豊富な技術者の育成にも力を入れております。

< 板金加工の全工程を網羅する機械設備と工程の社内配備 >
1-4-2

1-4-3

制御盤・通信盤の制御機器の組付けと電気配線

制御盤や通信盤、分電盤のブレーカやマグネットからPLCやインバーターなどの制御機器の組付け、それらの機器への電気配線を一般社団法人 日本配電制御システム工業会が認定する優良工場の認証基準に従った技術と品質で行います。また、リチウムイオン電池や無停電電源装置などの蓄電池系の電気機器に関しても、一般社団法人 電池工業会の認定基準に従った、条例キュービクル式蓄電池設備として製作を行っています。
人的作業が中心となる各種盤への制御機器の組付けや電気配線は、技術者の熟練度だけでなく板金筐体の設計・製作段階からの工夫によって、効率的な作業を実現しています。盤への機器の組付けのVEの一例としては、側面をボルトで固定するパネル型にすることで作業効率と向上と盤の小型化の実現や、ACクーラーが主流だった業界に、DCクーラーの採用によって省電力・低騒音・部品点数の削減の実現の成果があります。板金加工も行っている電機制御エンジニアリングならではの、電気制御機器と電気配線作業の効率と品質を、是非お試しください。

< 制御盤・通信盤の制御機器の組付けと電気配線 >
1-4-4
