製品属性(仕様)

盤･板金
種類		ZAM 技術
ｻｰﾋﾞｽ		塗装
保護
等級		IP44 規格
認証
熱対策
機器		熱交換器 寸法W700mm x H1273mm x D955mm

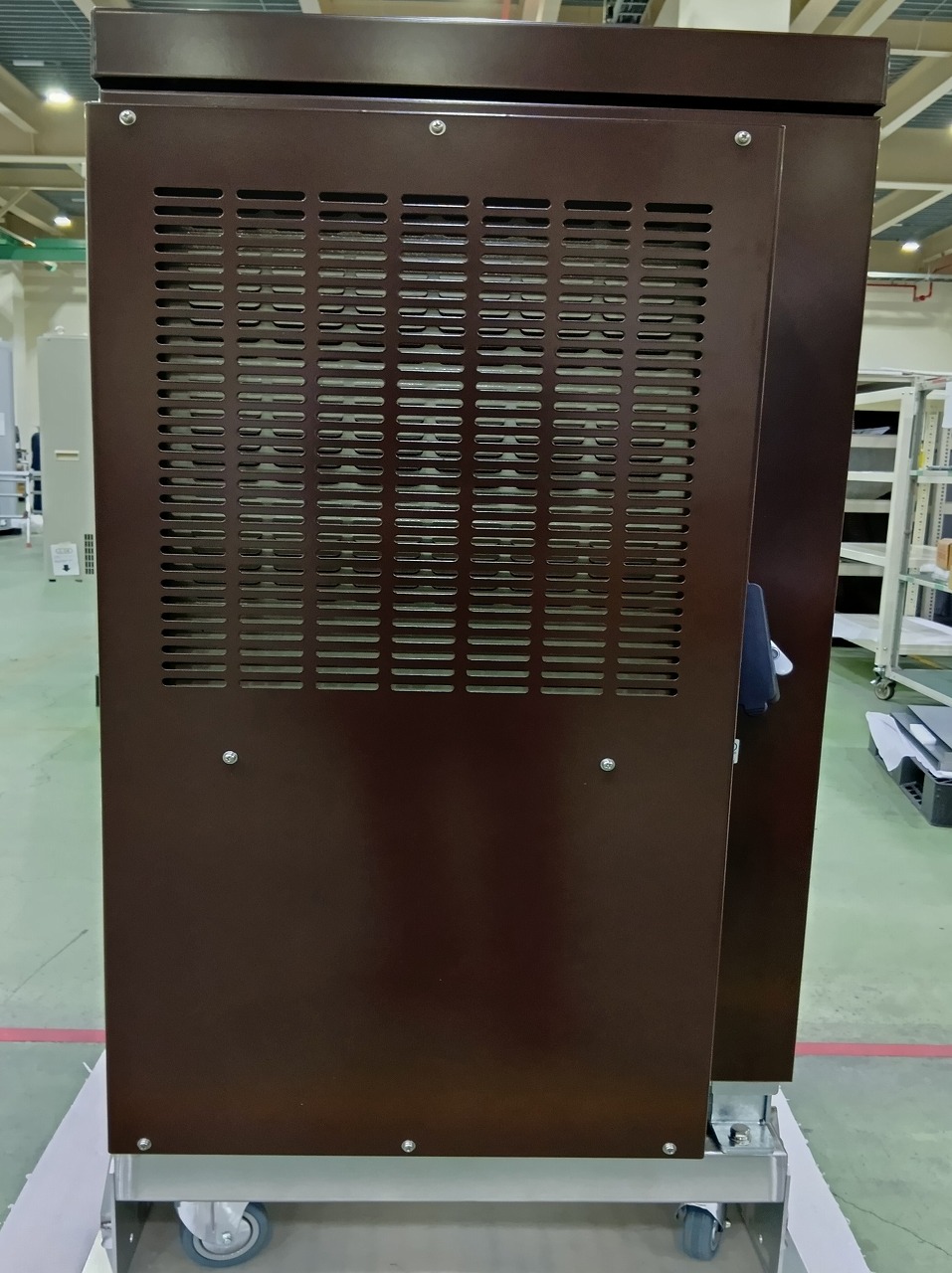

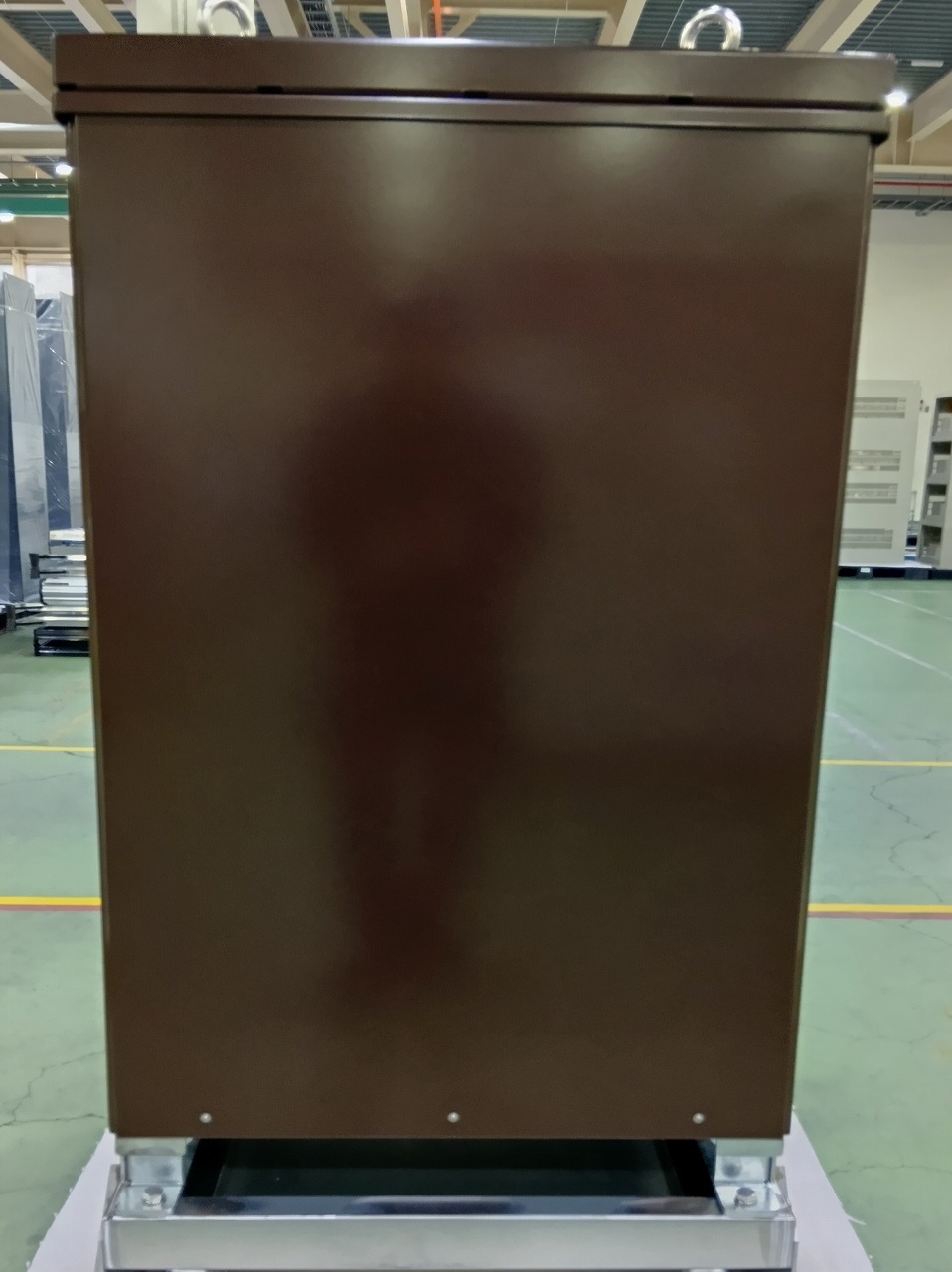

製品画像(様子)

特徴

本製品は、系統電源の確保が困難な離島などの環境において、太陽光発電（PV）のみで安定した電力を供給するために設計された「独立電源」システムです。
本製品は「ネットワーク回線のバックアップ電源」としての利用を想定しています。
外部からの電力供給に頼らず、以下のサイクルで24時間安定した稼働を実現します。
≪機器のシステム特徴≫
  • 発電と供給: 日中、PVパネルが発電した電力は、整流器を通じて蓄電池（BAT）の充電とインバータ（INV）への供給に充てられます。
  • AC100V出力: インバーターにてAC100Vに変換した電力は内部に搭載している2口OAタップへ供給し、15A出力可能となっています。
  • 夜間・不日照時: 日没などでPV発電が停止しても、蓄電されたBATから電力が供給され続け、システムは停止しません。
  • 自動復旧: 万が一BATが枯渇した場合でも、PV発電が再開されればシステムは自動で起動し、BATへの充電も再開されます。
≪離島特有の環境（塩害・高温）対策≫
  • 耐食性能: 筐体材質はZAM材を採用し、重耐塩塗装を施すことで長期的な耐久性を確保しています。

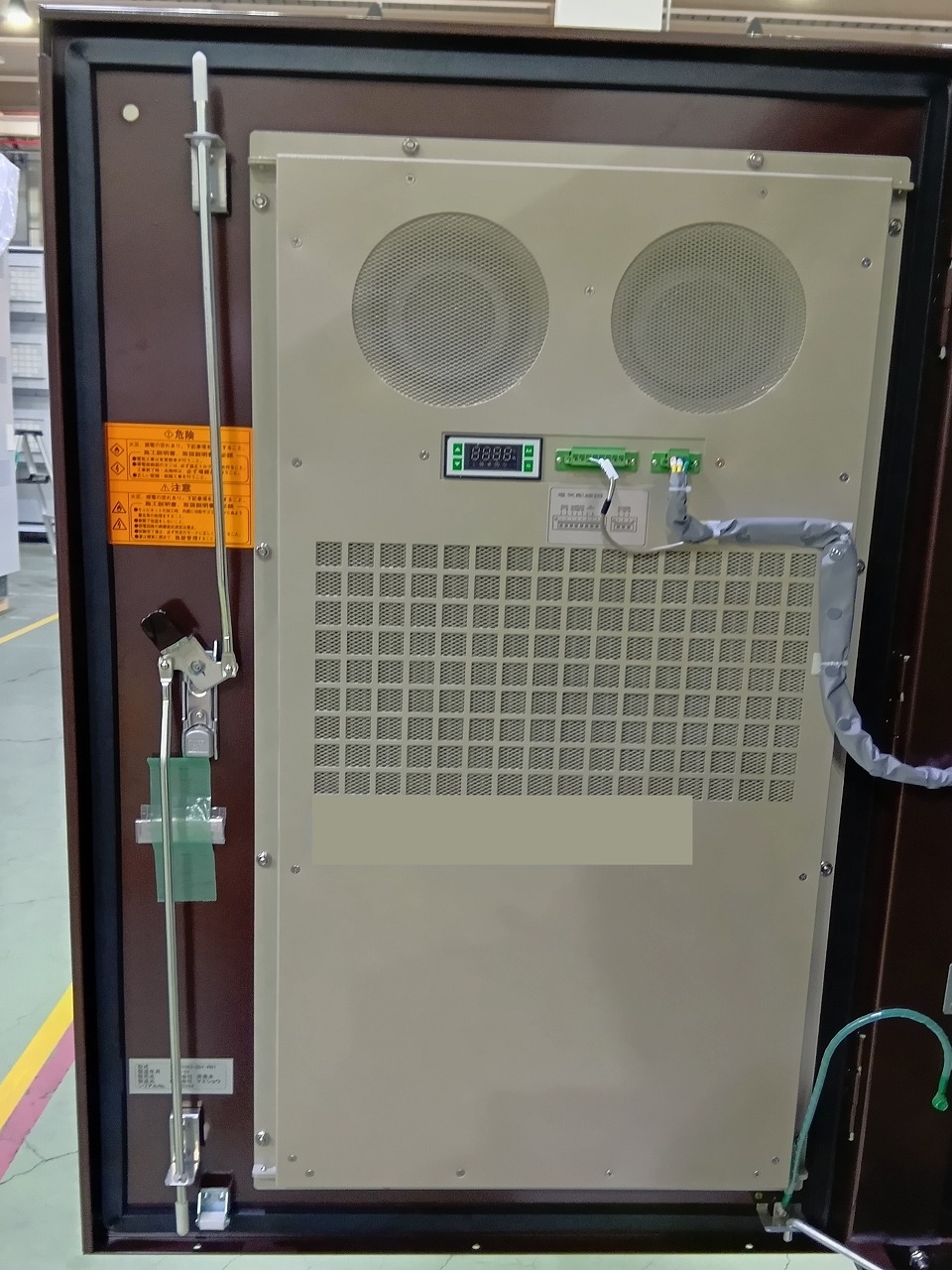

  • 熱対策: 扉に熱交換器を取付け、内部温度が一定温度以上に上昇した時は外部と内部の温度を入れ替え温度上昇を抑制し機器の安定稼働を維持します。
  • 防護設計: ハンドル部にはゴムカバーを装着し、ハンドルの腐食や劣化を防止しています。
≪構造の特徴≫
  • 蓄電池ユニット: 盤内に蓄電池を3台搭載可能です。

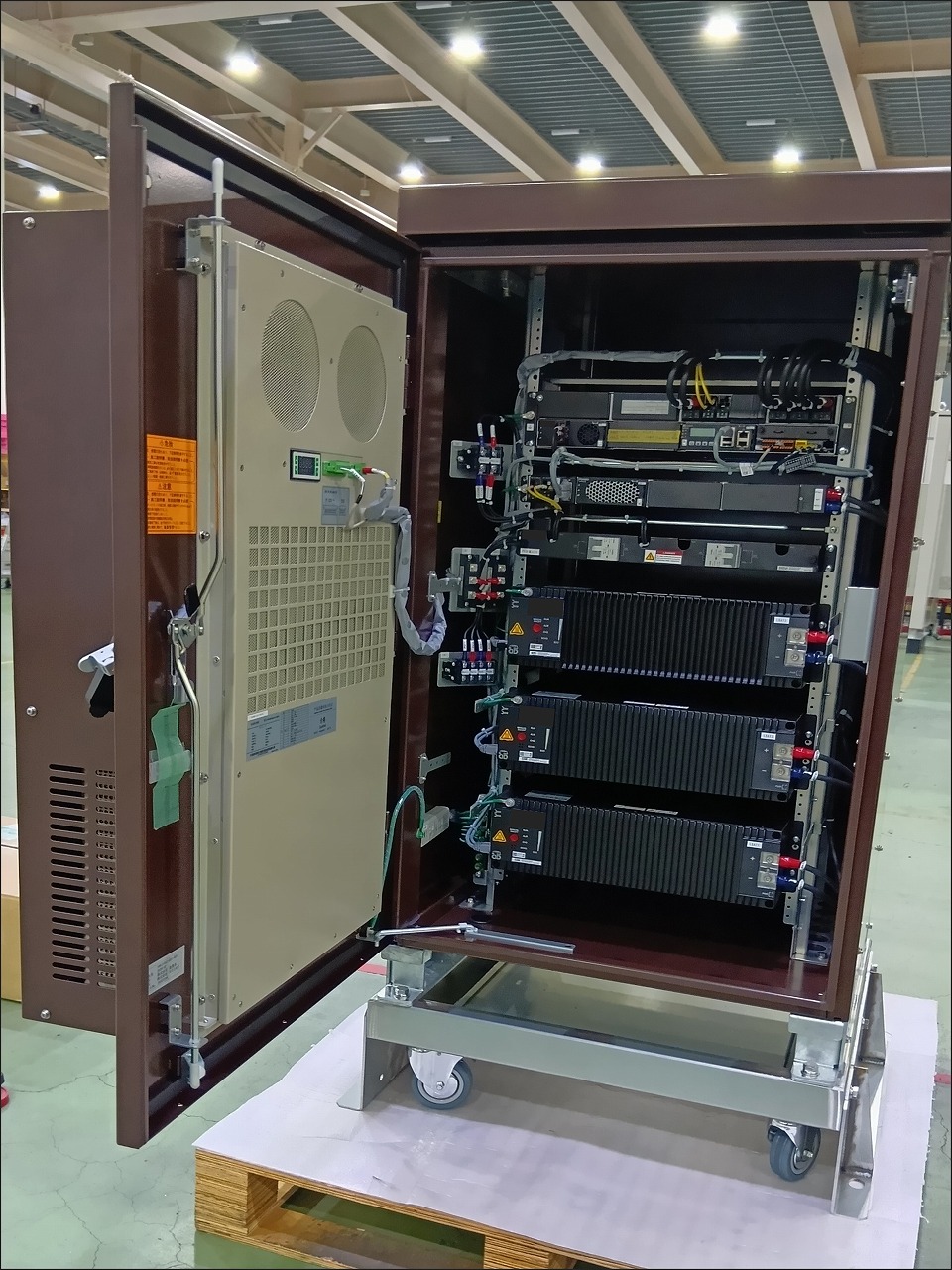

  • 制御ユニット: 上部からPV分電ユニット、整流器、AC出力用インバータシャーシが配置されています。
  • 冷却ユニット：扉に120W熱交換器を搭載
  • キャスター付き架台：本製品は離島向けであることから重機が用意するのが難しいためｷｬｽﾀｰ付きの架台にすることで人力で筐体を移動させることが可能です。
以上が弊社で製作した離島向け独立電源型19インチラック盤のご紹介です。
弊社では設計から製作まで一貫して行う事ができ、また社内で防水、防塵、騒音、環境試験等の評価試験を行う事できます。
ご質問、ご依頼などありましたらご気軽にご連絡ください。
