製品属性(仕様)

盤･板金
種類		その他 盤,板金加工品 技術
ｻｰﾋﾞｽ		温度制御,塗装
保護
等級		IPX4 規格
認証		JIS規格,その他 規格・認証
熱対策
機器		FANx2 寸法W:660xH:1,300xD:620

製品画像(様子)

特徴

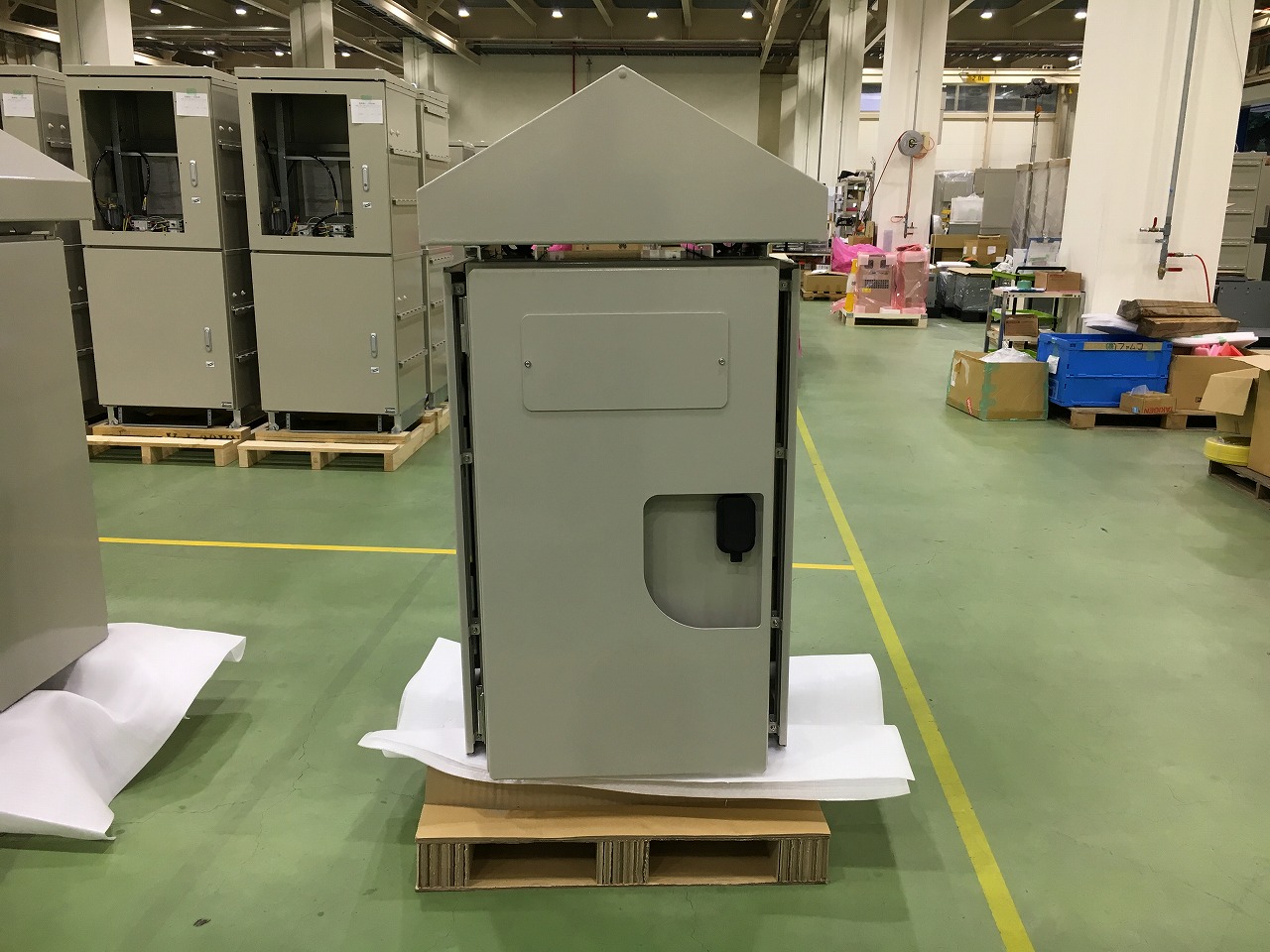

この写真の製品は溶融亜鉛メッキに塗装を施した屋外自立型筐体です。屋外自立筐体の設置箇所が厳しい環境下に置かれる想定で溶融亜鉛メッキ（JIS H8641 HDZ35）の上にウレタン樹脂塗料で仕上げています。外観は溶融亜鉛メッキに塗装をしますので凹凸ができやすいですが、さびの発生が懸念される塩害地域設置に適した表面処理です。ただし、溶融亜鉛メッキの筐体は歪みが生じる為、材料の板厚はt3.2mm以上を使用し、さらに溶融亜鉛メッキを逃がす構造が必要となります。

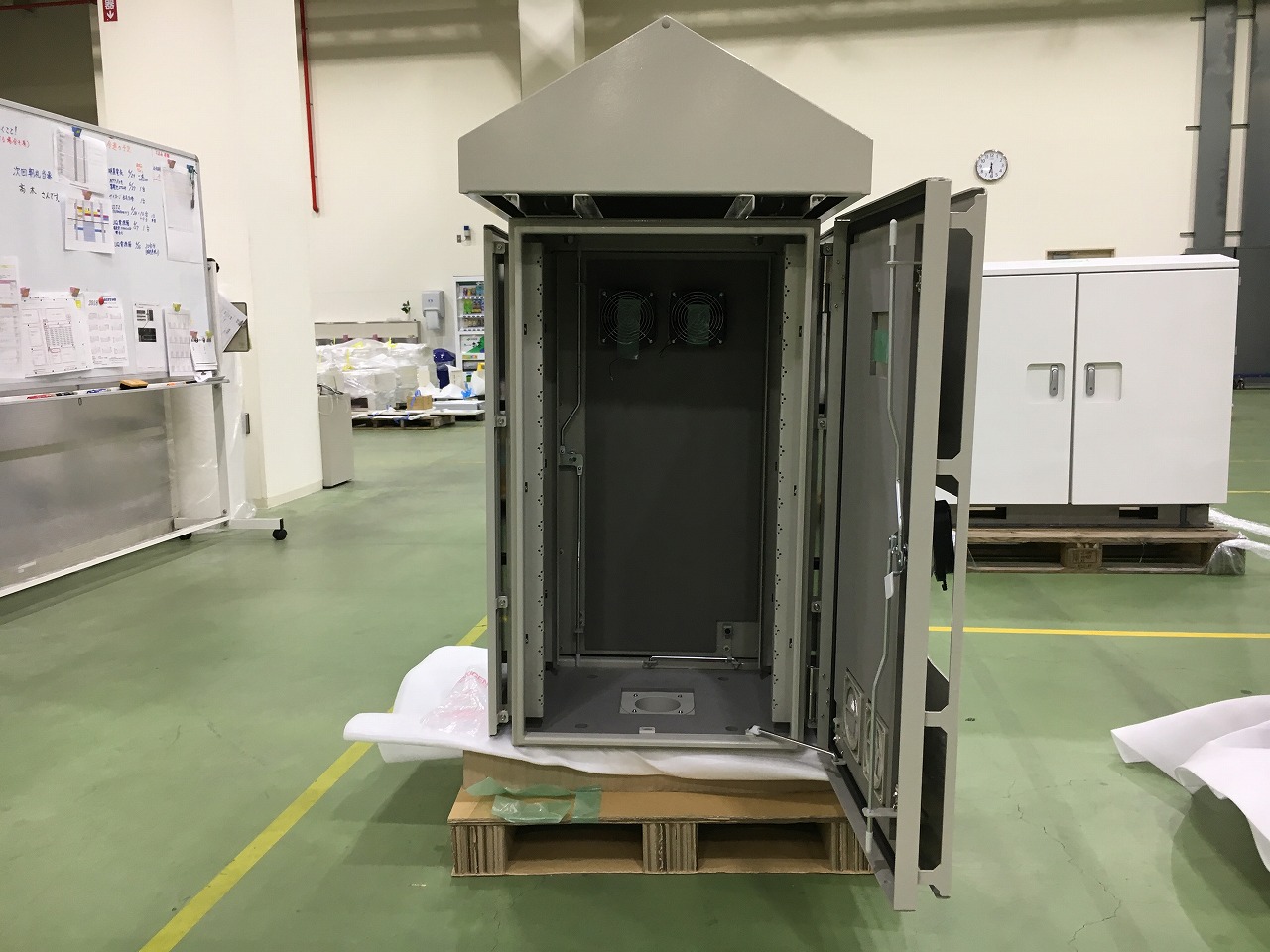

この屋外自立型筐体の寸法はW:660xH:1,300xD:620となっており、扉は正面・背面両側としており、内部の19インチラックにはどちらからもアクセスできる構造としています。そのため、内部のデッドスペースを減らすことができ、効率的に機器を搭載することが可能となります。

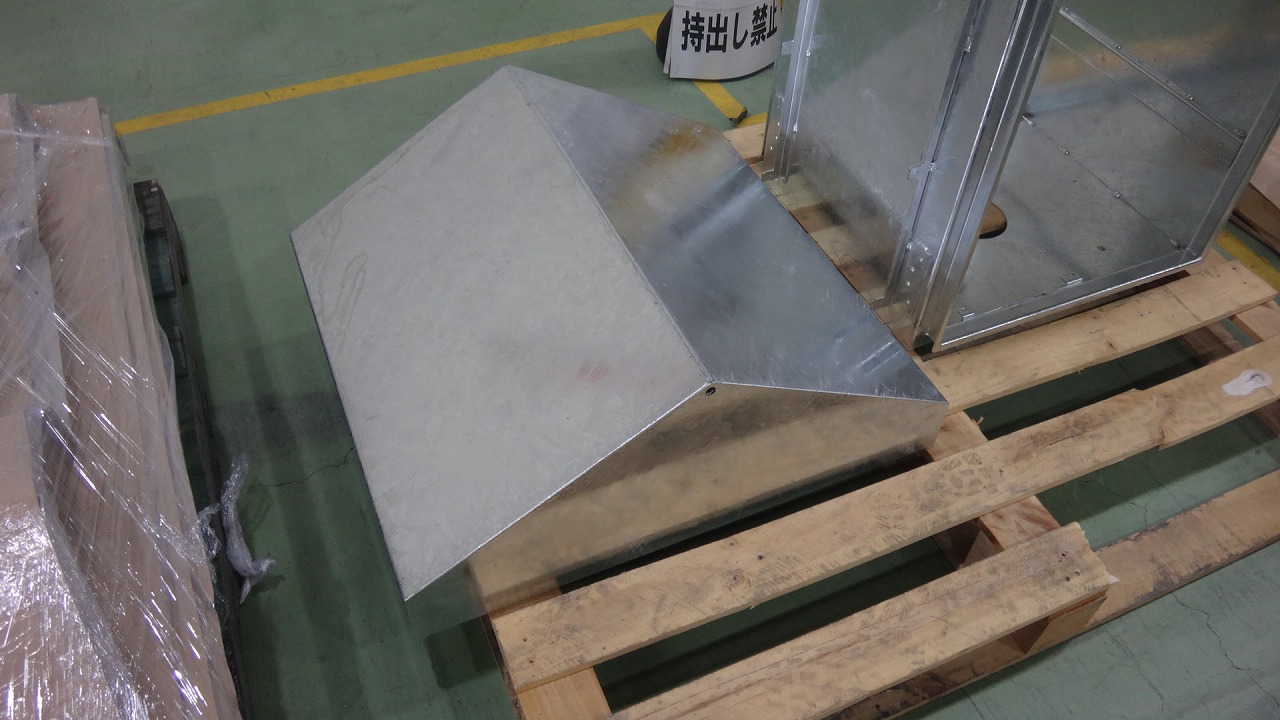

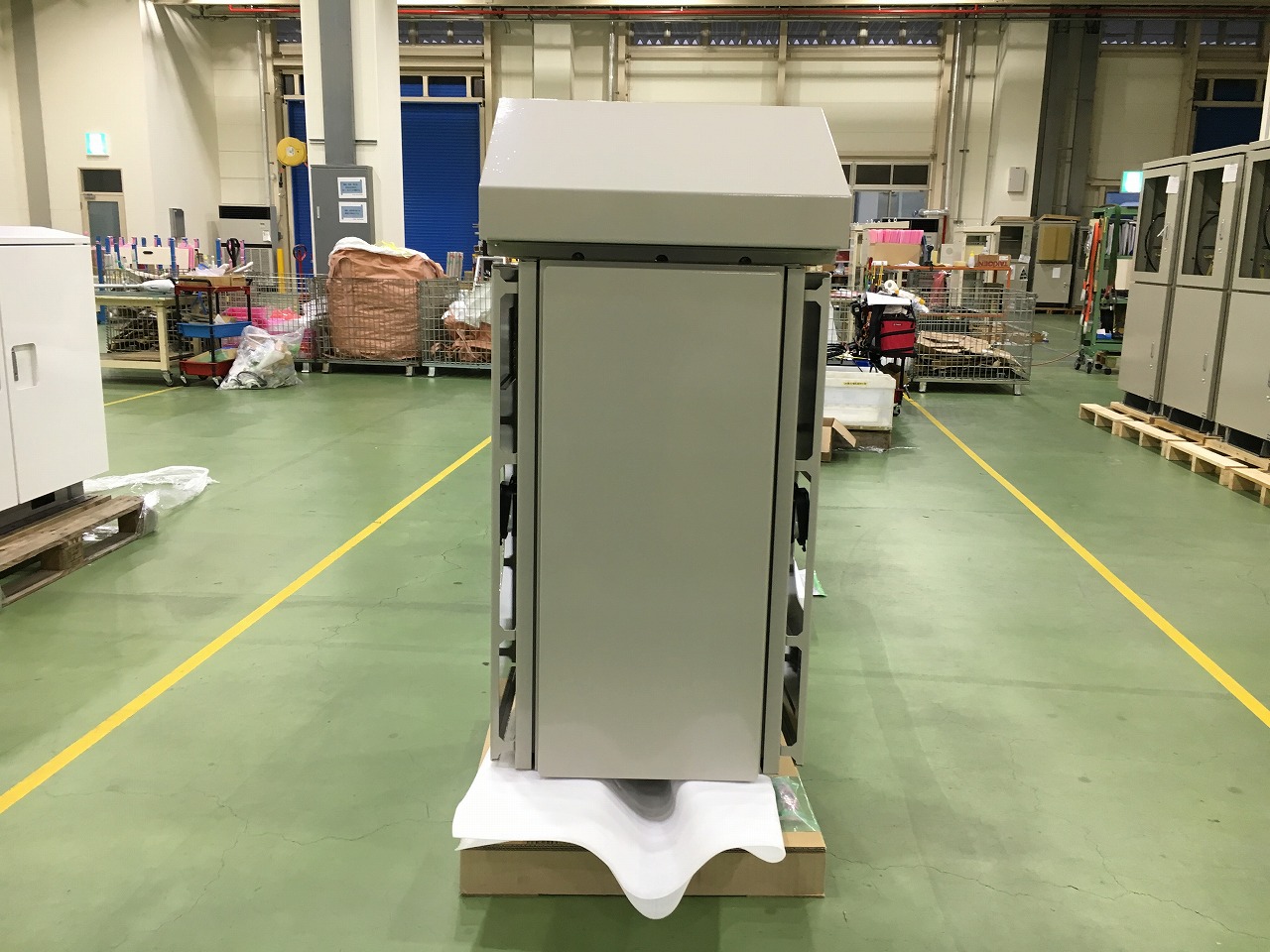

また、熱対策としては遮光板をつけることにより、直射日光が直接屋外自立型筐体に当たらない設計とし、さらに冷却装置としてはFANを2台設置して外部温度と内部温度の差が少なくなるようにしております。
